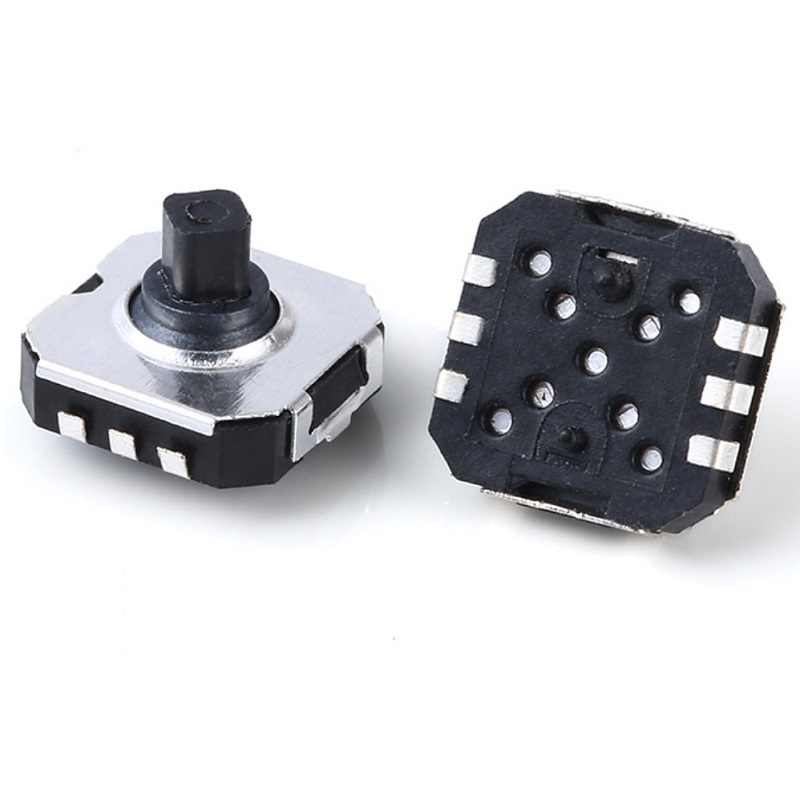

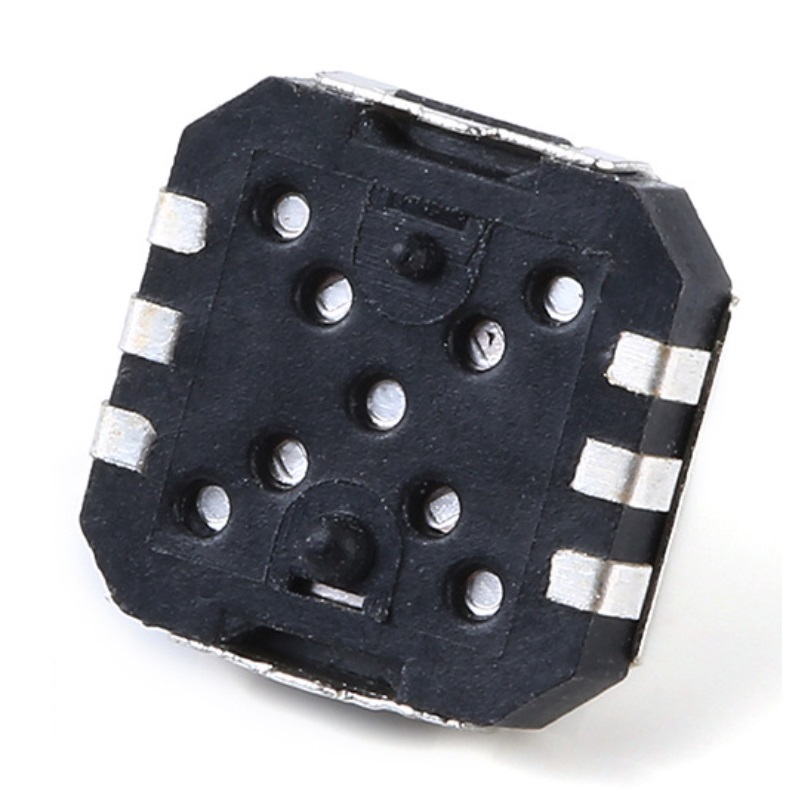

5P5T 5-позиционный навигационный переключатель DC 30V 0.1A SMT Многонаправленный переключатель SKRHAAE010 688-SKRHAAE010 SKRHABE010 688-SKRHAB

Краткое описание:

Отправить письмо нам

Информация о продукте

Теги продукта

Обзор

Краткие сведения

Место происхождения:: Гуандун, Китай

Имя бренда:: ДЖИНБЕЙЛИ

Номер модели:: ТС-1501

Тип:: ПЕРЕКЛЮЧАТЕЛЬ ТАКТИЛЬНЫЙ

Приложение:: бытовая электроника / компьютер / аудио и видео

Тип поставщика:: Оригинальный производитель

Перекрестная ссылка:: SKRHAAE010, 688-SKRHAAE010, SKRHABE010, 688-SKRHAB, SKRHADE010, 688-SKRHAD, SKRHACE010, 688-SKRHAC

Доступные носители:: техническое описание, фото, модели EDA/CAD

Марка:: тактовый переключатель

Функции:: 5П5Т

Особенности монтажа:: Задняя или передняя панель

Размер/Размер:: настраиваемый

Цвет:: ЧЕРНЫЙ

Материал:: Нейлон

Рабочая Температура:: -30°С ~ +85°С

Тип крепления:: Пайка

Функция переключателя:: СМТ

Текущий рейтинг (ампер):: 0,1 А

Номинальное напряжение – переменный ток:: /

Номинальное напряжение – постоянный ток:: 12В

Напряжение:: 12В

Упаковка:: NO

Уровень напряжения:: 12В

Напряжение освещения (номинальное):: 12В

Напряжение – Переключение переменного тока:: NO

Напряжение – коммутация постоянного тока:: 12В

Мощность – Номинальная:: 1,2 Вт

Напряжение – Питание:: 8,5 ~ 30 В постоянного тока

Режим отображения:: Полноцветный

Цвет светодиода:: /

Номинальное напряжение:: 12В

Ток – Переключение:: 0,1 А

ОКРУГ КОЛУМБИЯ:: ТС-1501

Операционная сила::

160 ± 40 гс / настраиваемый

Срок службы ::

100000 циклов/настраиваемый

Диэлектрическая прочность::

250 В переменного тока в течение 1 мин.

Описание продукта

Наименование товара :	Навигационный переключатель
Рейтинг переключателей:	12 В постоянного тока, 0,1 А
Функция:	5П5Т
Путешествовать :	Настраиваемый
Сроки:	Без короткого замыкания
Контактное сопротивление :	100 мОм Макс.
Изоляционное сопротивление:	100 МОм мин.
Диэлектрическая прочность :	250 В переменного тока в течение 1 мин.
Рабочая сила:	160 ± 40 гс / настраиваемый
Срок службы:	100 000 циклов / Настраиваемый
Диапазон рабочих температур:	-40°С ~ +85°С

ФУНКЦИИ :

1, срок службы 100000 циклов или настраиваемый2, соответствует стандартам ROHS и REACH;3, 7,5*7,54, терминал и перемещение настраиваемые5, 5P5T

6, СМТ

ПРИЛОЖЕНИЯ :

1, бытовая техника

2, бытовая электроника

3, Медицинское оборудование

4, электронные игрушки

5, компьютер/периферия

6, , Тестирование / контрольно-измерительные приборы

Спецификации

Если вам нужна оригинальная таблица данных в формате PDF для ссылки на, пожалуйста свяжитесь с нами

Настройка

НАСТРОЙКА ПРОДУКТА

Обладая более чем 20-летним опытом и полным оборудованием,ДЖИНБЕЙЛИстремится предоставить широкий спектр переключателей для
мировой рынок и возможность настройки продуктов в различных цвета , материалы , маркировка , отделка и формы для удовлетворения конкретных потребностей клиентов.

НИОКР Развитие

Наш инженер проектирует и разрабатывает продукты с помощью программного обеспечения и 3D-принтера, чтобы обеспечить точностьшаблон

Инструменты

ДЖИНБЕЙЛИконструкторские инструменты для модульной обработки, в том числе резка металла, обработка поверхностей для обеспечения высокого качества продукции в сжатые сроки

Штамповка

Он может штамповать материалы, такие как нержавеющая сталь, алюминий и латунь, диаметром от 2 мм до 30 мм.

Пластиковое литье

Все пластиковые детали переключателей изготавливаются на нашем заводе по индивидуальному заказу. Материалы для литья включают в себя: термопласт, силикон и эластомер.

Автоматизируйте сборочную линию

большинство продуктов собираются полностью автоматически, лишь немного вручную, для высокой эффективности.У нас есть передовые возможности для сборки более 100000 штук продукции в день.

Тестирование и проверка

Мы строго тестируем каждый продукт с помощью этой машины для пайки оплавлением, чтобы проверить, является ли продукт стабильным и устойчивым к высоким температурам.

Xiamen Jinbeili Electronicsl Co., ltd специализируется на производстве деталей разъемов, разъемов постоянного тока и переключателей.Основными продуктами являются компьютерные высокоскоростные USB-разъемы, тактовые переключатели, тумблеры, кнопочные выключатели, разъемы для наушников, розетки и т. Д.

Наша компания была основана в 1999 году и насчитывает более 300 сотрудников на 2 заводах в Дунгуане, провинция Гуандун.Наша продукция широко используется в электроприборах, промышленном оборудовании, счетчиках, системах вентиляции и фитнес-оборудовании.Сочетая опыт исследований и разработок и передовое производственное оборудование, мы с гордостью заявляем, что все наши переключатели и другие электронные продукты соответствуют требованиям защиты окружающей среды RoHS и REACH.

Наша компания прошла сертификацию системы менеджмента качества ISO9001 и IATF 16949.Высококачественная продукция, конкурентоспособные цены и удовлетворительное послепродажное обслуживание позволят удовлетворить потребности клиентов и увеличить долю рынка.Теперь, когда наши продукты приветствуются Европой, Америкой и Юго-Восточной Азией, мы будем продолжать развиваться в правильном направлении и продолжать развиватьДЖИНБЕЙЛИбренд соединителя и улучшить качество продуктов и услуг в соответствии с вашими конкретными потребностями.

СЕРТИФИКАЦИЯ ИСО9001

СЕРТИФИКАТ IATF 16949

Фабрика внутри

инструкции

Примечания :

1. Наши переключатели доступны для пайки оплавлением, пайки волной припоя и ручной пайки.

2, диапазон рабочих температур: -20℃ до + 70℃

3, пожалуйста, держите наши продукты подальше от влаги и солнечного света, чтобы избежатьокисление при хранении.

Тип	Ручная пайка
Максимальная температура	360 ℃
Максимальное время	2 с
Переделка	менее чем в 2 раза
Рабочая температура	от -20 ℃ до + 70 ℃

Тип	Волновая пайка
Температура предварительного нагрева	130 ℃
Время предварительного нагрева	1,3 минуты
Максимальная температура пайки	250 ℃
Время пайки	2с – 3с
Доставить скорость	1300 мм/мин

Часто задаваемые вопросы

1, В: Не могли бы вы предоставить мне спецификацию для дальнейшего использования?

A: Конечно.Пожалуйста, свяжитесь с нами через Alibaba, мы отправим вам лист формата PDF как можно скорее

2, В: Вы настраиваете материал переключателя в соответствии с требованиями покупки?

A: Да, мы делаем.мы изготавливаем различные цвета, материалы, формы и т. д. Пожалуйста, предоставьте нам свои спецификации и требования

3, В: Могу ли я получить образец для тестирования?

О: Конечно, мы предоставляем вам бесплатный образец, но стоимость доставки должна быть оплачена покупателем.

4, В: Как быстро вы можете доставить заказ?

О: для индивидуального заказа обычно требуется около 15 дней.Это зависит от количества вашего заказа.
